JP-S2 Serie

Servopressen JP-S2 Serie

Schmale und kompakte "Inline" Servopresse.
Das Linup umfasst ein leichtes 80kN Modell, ideal geeignet für Nietanwendungen

Eigenschaften

Ideal fur den Austausch von Hydraulik-/Pneumatikpressen

Schlankes Gehäuse (das kleinste Modelll ist nur 65 mm breit!)

Äußerst geringer Platzbedarf und dennoch vielseitige und umfassende Setup-Optionen.

Umweltfreundlich

Die elektrisch betriebene Servopresse arbeitet sauberer als mit Öl oder Luft betriebene Pressen.

Umfassende Schnittstellen-Optionen

Kompatibel mit den Schnittstellen für digitalen E/A, offenen Feldbus, Ethernet und Steuergerät.

Beständige und kontinuierliche Qualitätskontrolle

Umfangreiche Funktionen für die Sensorauswertung als Standardausstattung.
Speicherung von Arbeitsdaten und Auswertungsergebnissen zur Gewährleistung eines zuverlässigen Trackings.

Verschiedene Steuerungseinstellungen

Parameter wie z. B. Last, Position, Abstand und Geschwindigkeit können beliebig eingestellt werden.

Geringe Anlaufkosten

Halten Sie die Anlaufkosten gering, indem Sie nur die Optionen wählen, die Sie für Ihre Anforderungen benötigen.

Touch Panel Schnittstelle für Servopresse

Anzeigen und Analysieren von Prozessparametern und Diagrammen; umfassende Pressensteuerung auf Tastendruck.

Touch Panel Schnittstelle
*Für mehr Informationen besuchen Sie bitte unseren Downloadbereich or kontaktieren Sie uns direkt.

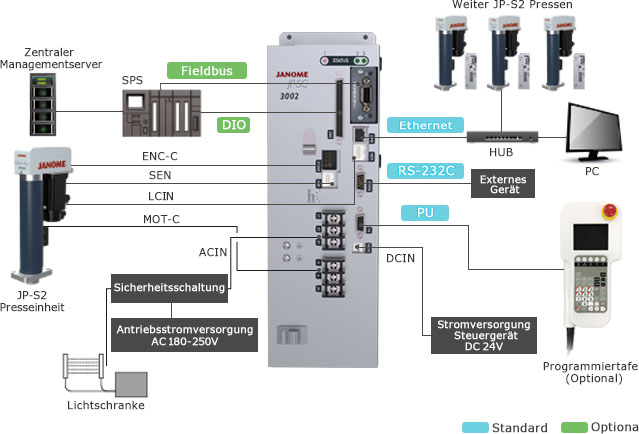

Systemkonfigurationsdiagramm

PC Software: JP-S2 SaS System

Die JP-S2 Serie ist sowohl mit Desktop PC's als auch mit Notebooks und Tablet PC's kompatibel, sodass Sie das System, welches am besten zu Ihrer Fabrik passt frei wählen können.

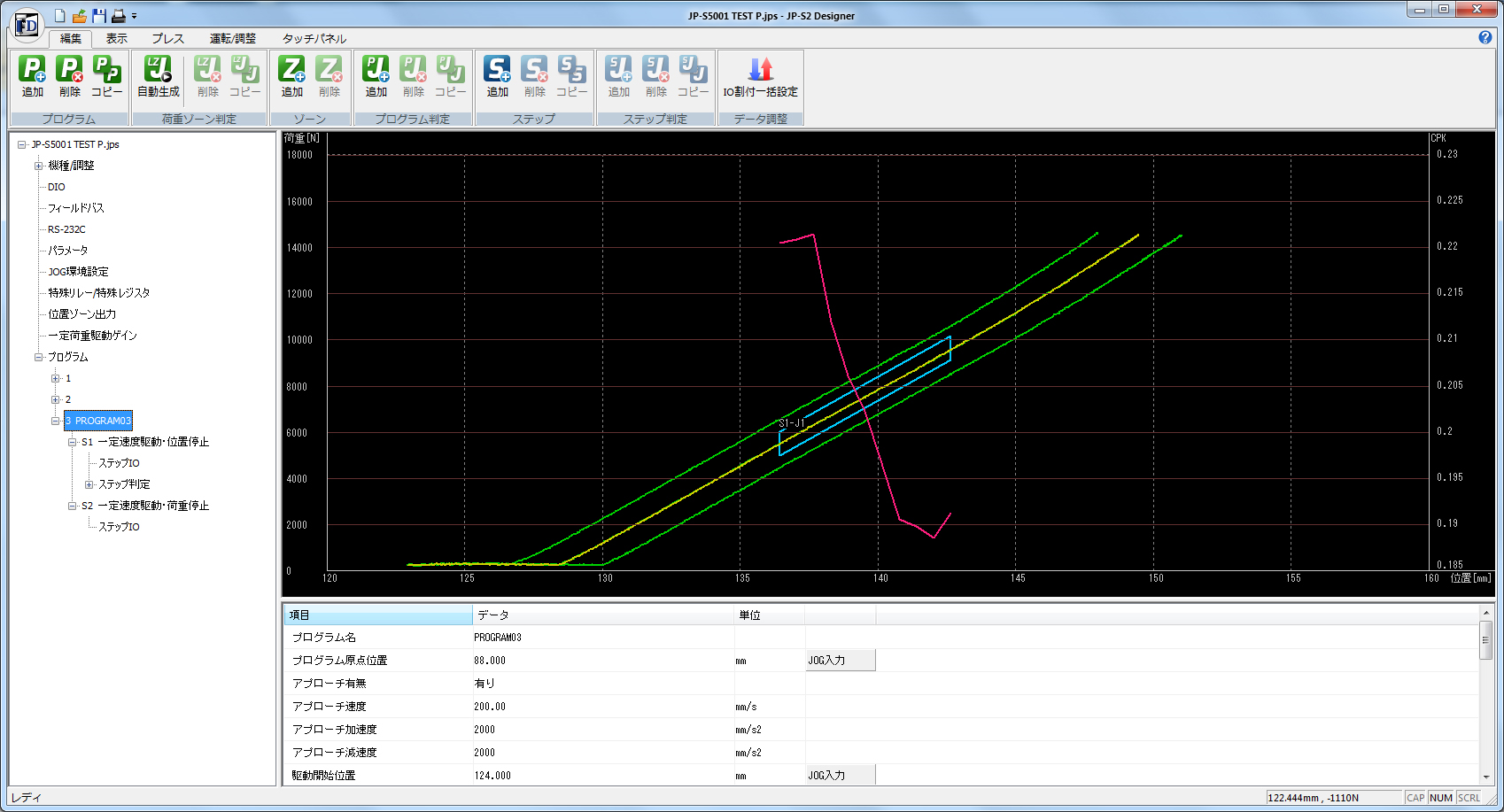

JP-S2 Designer (Standard)
Empfang und Bearbeitung von Programmierdaten, Versenden von bearbeiteten Daten.

  • Erstellen von Programmierdaten auf Ihrem PC und Versenden der Daten an die Elektropresse.
  • Upload der Programmierdaten der Elektropresse an Ihren PC.
  • Anzeige der mit dem JP-S2 Sampler erfassten Zeitreihendaten und deren Anzeige als Grafik.
  • Bearbeiten von Programmierdaten und Sensorauswertungsparametern usw, basierend auf der grafischen Darstellung.
  • Speicherung von bearbeiteten Daten auf dem PC, sowie Versand der Daten an die Elektropresse.
  • I/O ist in Echtzeit überprüfbar.

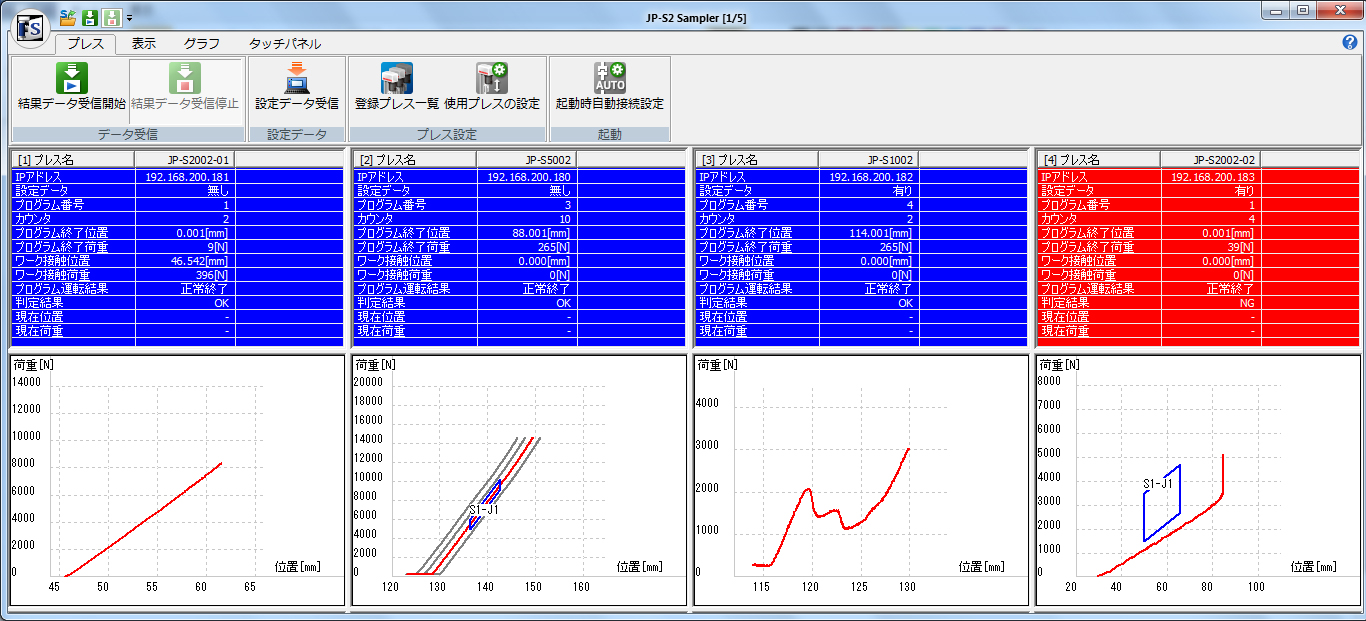

JP-S2 Sampler (Optional)
Empfangen und Speichern von Pressergebnissen.

  • Anzeige der Pressergebnisdaten (Qualitätskontrolldaten) im Listenformat.
  • Erstellen und Anzeigen von CPK-Daten (Process Capability Index) basierend auf den Pressergebnisdaten.
  • Anzeige der Pressergebnisdaten (Zeitreihendaten) im Grafikformat.
  • Anzeigen der Bedingungen für Stichprobendaten.
  • Erfassen von Pressergebnisdaten für mehrere Elektropressen.
  • * Anzahl der Pressen kann aufgrund unterschiedlicher Arbeitsumgebungen variieren.

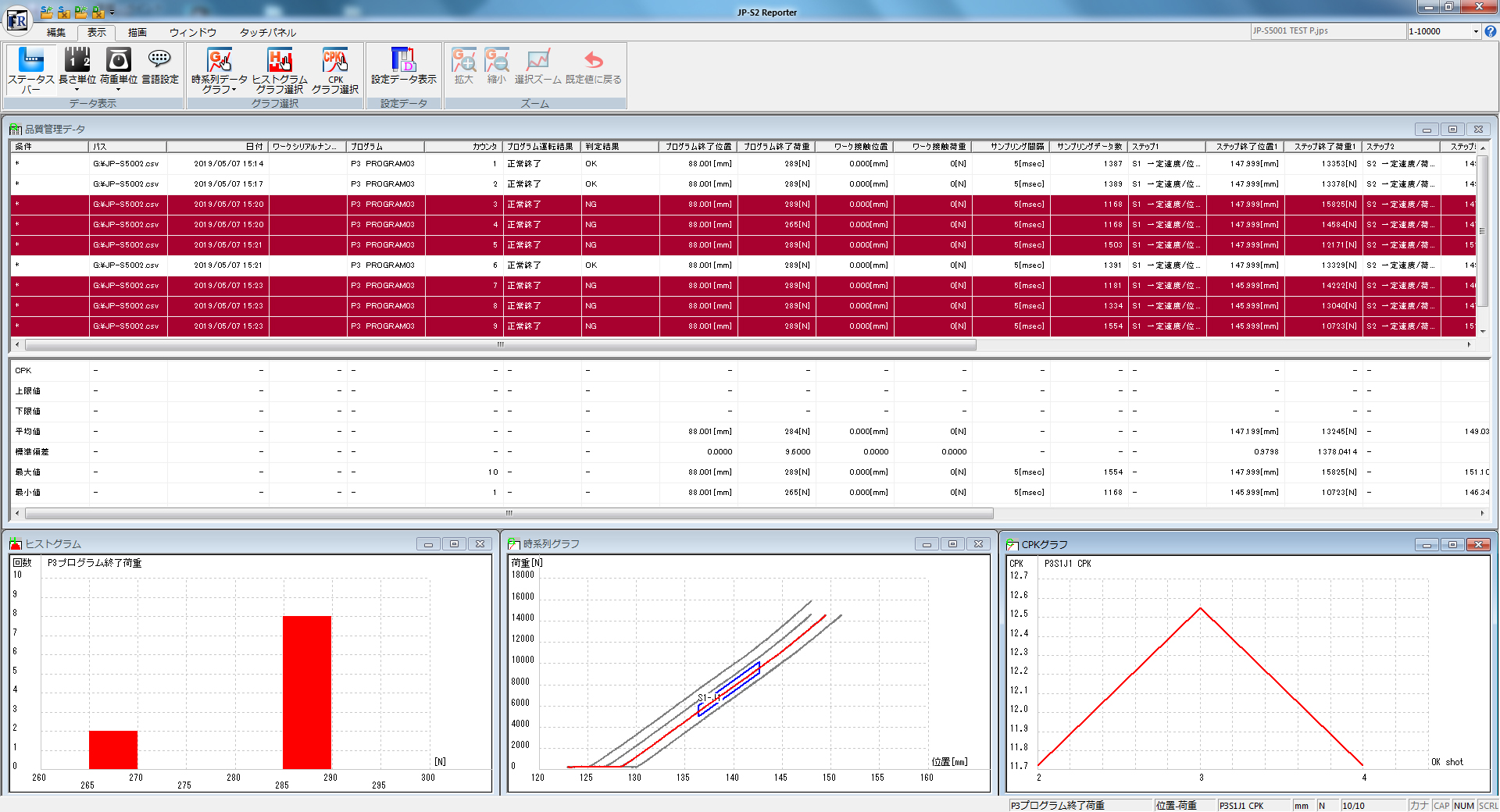

JP-S2 Reporter (Optional)
Analyse der gespeicherten Ergebnisdaten und Erstellen von Berichten.

  • Auflisten von Qualitätskontrolldaten als Referenzen.
  • Anzeige von CPK-Werten (Process Capability Index), basierend auf Ergebnisdaten.
  • Säulendiagramme für Sensorauswertungen, Endlastwerte und Endpositionen.
  • Anzeige der Zeitreihendaten im Grafikformat.
  • Anzeige der ergebnisbasierten CPK-Daten in Grafikformat.

Beispiele für die Anwendungen

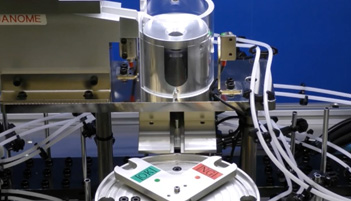

JP Serie 5 Presspassung & Sensorauswertung

Die Presse setzt ein Metalllager ein; falsch dimensionierte Lager führen zu Lastunterschieden, die vom Sensor erkannt werden.

Klicken Sie hier

Einpressen Demonstration

In diesem animierten Video simuliert die Servopresse einen Einpressvorgang.

Klicken Sie hier

Abdichtungs-Demonstration

In diesem animierten Video simuliert die Servo-Presse den Vorgang des Abdichtens.

Klicken Sie hier
Bitte fragen Sie nach besonderen Spezifikationen

Benötigen Sie ein individuelles Design?
Wir bieten verschiedene Variationen an, um spezifische Größen- und Konfigurationsanforderungen zu erfüllen.

Über besondere Spezifikationen

Tests und Versuche

Testen Sie Ihren Prozess auf unseren Maschinen. Bitte kontaktieren Sie uns für weitere Informationen.
