JP Serie 5 Presspassung & Sensorauswertung
Die Presse setzt ein Metalllager ein; falsch dimensionierte Lager führen zu Lastunterschieden, die vom Sensor erkannt werden.
Klicken Sie hierJP-S2 Serie

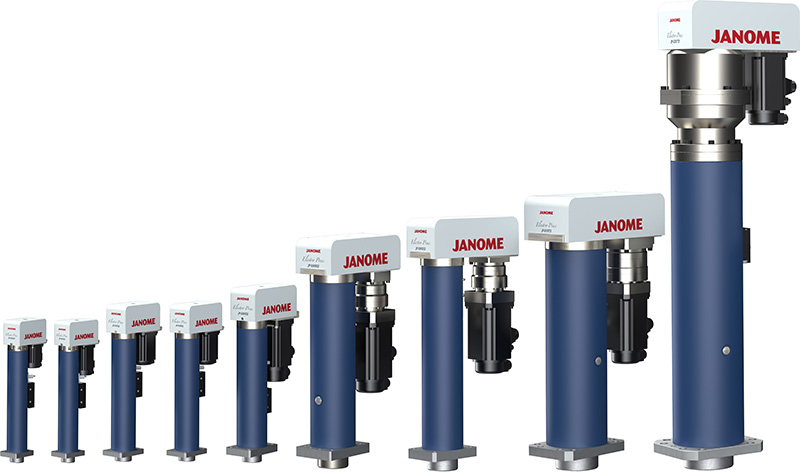

Servopressen JP-S2 Serie
Schmale und kompakte "Inline" Servopresse.
Das Linup umfasst ein leichtes 80kN Modell, ideal geeignet für Nietanwendungen
Produktpalette
*Horizontal scrollen
| JP-S0502 (5kN) |
JP-S1002 (10kN) |
JP-S1502 (15kN) |
JP-S2002 (20kN) |
JP-S3002 (30kN) |
JP-S5002 (50kN) |
JP-S8002 (80kN) |
JP-S10T2 (100kN) |
JP-S20T2 (200kN) |
|
|---|---|---|---|---|---|---|---|---|---|
| RAM-Hub(mm) | 100 150 250 350 |
100 150 250 |
100 200 300 350 400 450 |
100 150 200 300 350 400 |
100 200 300 350 400 |
100 200 300 350 400 |
200 | 200 400 |
200 400 |
Wie man den Modellcode liest
Beispiel
*Horizontal scrollen
| （1） Gerätetyp |
（2） Presskapazität |
（3） Technische Daten |
（4） Varianten |
（5） Hub＊2 |
（6） Bremse |
（7） Kraftmessdose |
（8） DIO |
|---|---|---|---|---|---|---|---|
| JP-S: Haupteinheit JP-SC: Steuerungs-elektronik |
0502: 5kN 1002: 10kN 1502: 15kN 2002: 20kN 3002: 30kN 5002: 50kN 8002: 80kN 10T2: 100kN 20T2: 200kN |
0: Standard 1: CE |
0: Standard 1: Lange Haltezeit＊1 |
100: 100mm 150: 150mm 200: 200mm 250: 250mm 300: 300mm 350: 350mm 400: 400mm 450: 450mm |
B: Mit 0: Ohne |
S: Pressen 0: Ohne |
N: NPN P: PNP 0: Ohne |
| （9） Feldbus |
（10） Bremskraft-widerstand |
（11） Verbindungskabel für Presse＊3 |
（12） Netzkabel |
（13） Spezifikationen zur Stromversorgung |
|||
|---|---|---|---|---|---|---|---|
| EP: EtherNet/IP PN: PROFINET CC: CC-Link DE: DeviceNet PR: PROFIBUS CO: CANopen 00: None |
B: Built-in A: External Add-on |
3: 3m 5: 5m A: 10m B: 15m C: 20m D: 5mR E: 10mR F: 15mR 0: None |
3: 3m 5: 5m A: 10m 0: None |
1: Einphasig＊4 3: Three Phase |
- ＊1 Lange Haltezeit: Ausgestattet mit einem stärkeren Motor. JP-S1002/2002, JP-S3002（Nur CE Modelle）
- ＊2 Kompatible Hublängen variieren je nach Modell. Bitte beachten Sie die Aufstellungstabelle oben.
- ＊3 ○mR sind flexible Kabel. Flexible Kabel und Kabel ab 10m und länger sind nicht CE kompatibel.
- ＊4 Nur für JP-S2002 und kleinere Modelle.
Beispiele für die Anwendungen
Einpressen Demonstration
In diesem animierten Video simuliert die Servopresse einen Einpressvorgang.
Klicken Sie hier
Abdichtungs-Demonstration
In diesem animierten Video simuliert die Servo-Presse den Vorgang des Abdichtens.
Klicken Sie hier
Bitte fragen Sie nach besonderen Spezifikationen
Benötigen Sie ein individuelles Design?
Wir bieten verschiedene Variationen an, um spezifische Größen- und Konfigurationsanforderungen zu erfüllen.
Tests und Versuche
Testen Sie Ihren Prozess auf unseren Maschinen. Bitte kontaktieren Sie uns für weitere Informationen.
